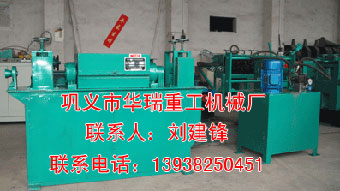

華瑞鋼筋調直機安裝調整與使用方法
一、華瑞調直機安裝調整和試運轉
整機安裝前，根據技術圖樣確定各部件位置，應注意保證自校直筒起，經過壓輥小車切刀口的鋼筋調直走絲中心線在一條水平線上，落料架應同一中心線上低于中心高。把機座、切斷底座（油箱）、落料架都按照地基圖用M12或M16膨脹螺栓固定地面。操作使用檢查以下幾點：
1.嚴格檢查電氣線路接線是否正確無誤，各運轉、點動及停止控制是否正確可靠，檢查主電機，，液壓電機運轉方向。
2.主齒輪箱、進料箱體內保持油位（L-AN68機械油），液壓油箱（用液壓油）加至油位線上（L-AN46，200kg），主齒輪箱和進料箱拖動鏈條涂上黃油，以便潤滑。
3.根據液壓原理圖，接好各油管，在確認各部分系統無阻礙等反�，F(xiàn)象后方可正式啟動電機做空運轉試車。
4.液壓電動機運轉后，切斷油缸活塞（即切刀）應回復至上頂部，這樣油管接正確。
5.液壓的工作原理調整，閥座上安裝有溢流閥，是用來調整工作壓力的，調整時，先吧溢流閥調松，啟動液壓泵，然后把溢流閥YF-B10H3進行調整，是工作壓力在9.0Mpa-10.0Mpa，并固定溢流閥鎖緊螺帽，是調節旋鈕不松動。
6.調整定切刀和動切刀之間的間隙在0.05-0.08mm，調整時，將固定圓柱項切刀上的六角螺母松開，調整間隙后緊固即可，當調換動切刀時，將固定在導輥加上的四各M12呃逆六角螺落上旋下，在將動刀螺母旋復下，拆掉動刀，更換后照原樣裝好。
7.校直筒內的調直輪調整后，特別要注意調節螺栓上的鎖緊螺母不得有松動，并和上安全罩后方可開動電機。
8.空運轉試車1-2小時，然后進行負荷試車，再試運轉過程中應符合以下要求：
（1）運轉系統運轉評委，無振動和異常噪音及雜音；
（2）切斷小車運行平穩，復位靈活可靠；
（3）料架上的接近開關裝置，接近反應靈敏；
（4）料架上的導向斜板移到接近開關裝置前，以免鋼篩擋死接近開關裝置搖桿，是接近開關不發信號。
二、華瑞調直機使用方法
將線材盤料放在配置的放線架上，拉出鋼筋頭部并穿入導向口進料壓輥，校直筒至牽引壓輥等，點動主電機使校直鋼筋拉出一定長度，穿入小車定切刀內，調整各壓輥的壓力，并把限位定長開關安裝到所需的要求尺寸，待點動穿好鋼筋后，先啟動液壓電機，后啟動主電機，當鋼筋頭碰到定長開關，液壓切刀動作，切斷鋼筋，鋼筋自動從料架里掉下。
